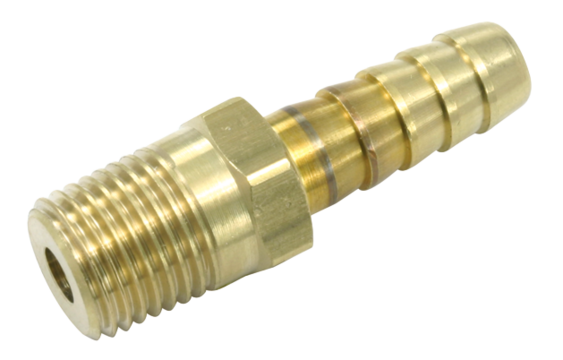

Unión rosca macho cónico - JFT
Peso neto (kg)
0,078
Ø interior (mm)
12.00
Rosca
R1/2
Material
Latón
Presión max. de utilización
15.00 bar
Descripción
Referencia
Peso neto (kg)
Ø interior (mm)
Rosca
Material
Presión max. de utilización
JFT 1212
JFT 1214
JFT 1216
JFT 1219
JFT 1404
JFT 1406
JFT 1407
JFT 1408
JFT 1409
JFT 1410
JFT 1412
JFT 1804
JFT 1806
JFT 1807
JFT 1808
JFT 3808
JFT 3809
JFT 3810
JFT 3812
JFT 3814
JFT 3816
Dimensiones
Referencia
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
JFT 1212
49
24
JFT 1214
49
24
JFT 1216
49
24
JFT 1219
49
24
JFT 1404
44
14
JFT 1406
44
14
JFT 1407
44
14
JFT 1408
44
14
JFT 1409
44
14
JFT 1410
44
14
JFT 1412
44
14
JFT 1804
40
14
JFT 1806
40
14
JFT 1807
40
14
JFT 1808
40
14
JFT 3808
44
19
JFT 3809
44
19
JFT 3810
44
19
JFT 3812
44
19
JFT 3814
44
19
JFT 3816
44
19
Descripción
| Referencia | Peso neto (kg) | Ø interior (mm) | Rosca | Material | Presión max. de utilización | 3D |
|---|---|---|---|---|---|---|
| JFT 1212 | 0,078 | 12.00 | R1/2 | Latón | 15.00 bar | |
| JFT 1214 | 0,078 | 14.00 | R1/2 | Latón | 15.00 bar | |
| JFT 1216 | 0,0819 | 16.00 | R1/2 | Latón | 15.00 bar | |
| JFT 1219 | 0,08 | 19.00 | R1/2 | Latón | 15.00 bar | |
| JFT 1404 | 0,025 | 4.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1406 | 0,025 | 6.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1407 | 0,025 | 7.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1408 | 0,028 | 8.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1409 | 0,03 | 9.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1410 | 0,026 | 10.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1412 | 0,029 | 12.00 | R1/4 | Latón | 15.00 bar | |
| JFT 1804 | 0,01522 | 4.00 | R1/8 | Latón | 15.00 bar | |
| JFT 1806 | 0,016 | 6.00 | R1/8 | Latón | 15.00 bar | |
| JFT 1807 | 0,017 | 7.00 | R1/8 | Latón | 15.00 bar | |
| JFT 1808 | 0,0191 | 8.00 | R1/8 | Latón | 15.00 bar | |
| JFT 3808 | 0,038 | 8.00 | R3/8 | Latón | 15.00 bar | |
| JFT 3809 | 0,039 | 9.00 | R3/8 | Latón | 15.00 bar | |
| JFT 3810 | 0,041 | 10.00 | R3/8 | Latón | 15.00 bar | |
| JFT 3812 | 0,045 | 12.00 | R3/8 | Latón | 15.00 bar | |
| JFT 3814 | 0,045 | 14.00 | R1/4 | Latón | 15.00 bar | |
| JFT 3816 | 0,049 | 16.00 | R3/8 | Latón | 15.00 bar |

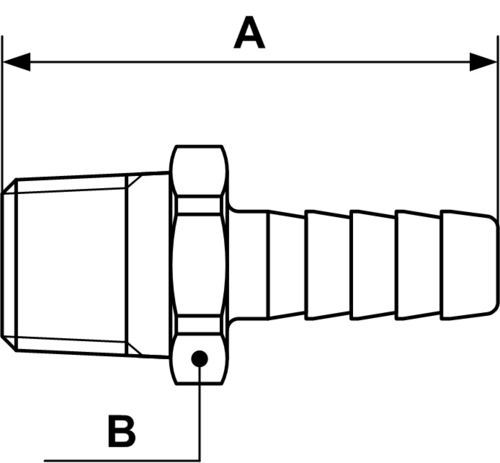

Dimensiones
| Referencia | A mm | B mm |
|---|---|---|
| JFT 1212 | 49 | 24 |
| JFT 1214 | 49 | 24 |
| JFT 1216 | 49 | 24 |
| JFT 1219 | 49 | 24 |
| JFT 1404 | 44 | 14 |
| JFT 1406 | 44 | 14 |
| JFT 1407 | 44 | 14 |
| JFT 1408 | 44 | 14 |
| JFT 1409 | 44 | 14 |
| JFT 1410 | 44 | 14 |
| JFT 1412 | 44 | 14 |
| JFT 1804 | 40 | 14 |
| JFT 1806 | 40 | 14 |
| JFT 1807 | 40 | 14 |
| JFT 1808 | 40 | 14 |
| JFT 3808 | 44 | 19 |
| JFT 3809 | 44 | 19 |
| JFT 3810 | 44 | 19 |
| JFT 3812 | 44 | 19 |
| JFT 3814 | 44 | 19 |
| JFT 3816 | 44 | 19 |
