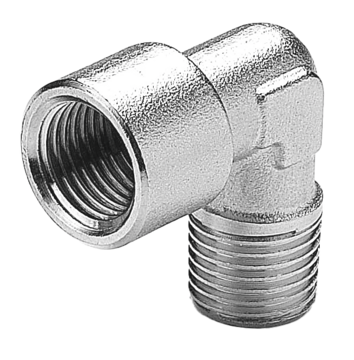

Codo macho cónico / hembra cilíndrica - A10
Peso neto (kg)
0,204
Rosca
R1
Material
Latón
Presión max. de utilización
15 bar
Roscado
G1
Descripción
Referencia
Peso neto (kg)
Rosca
Material
Presión max. de utilización
Roscado
A10 0101
A10 1212
A10 1414
A10 1818
A10 3434
A10 3838
Dimensiones
Referencia
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
A10 0101
58.5
45
30
16
39
A10 1212
44
36
20
16
25.5
A10 1414
32
26
13
12
17
A10 1818
24.5
20.5
10
8
13.5
A10 3434
49
36.5
25
16
32
A10 3838
36.5
30
15
12
20.5
Descripción
| Referencia | Peso neto (kg) | Rosca | Material | Presión max. de utilización | Roscado | 3D |
|---|---|---|---|---|---|---|
| A10 0101 | 0,204 | R1 | Latón | 15 bar | G1 | |
| A10 1212 | 0,088 | R1/2 | Latón | 15 bar | G1/2 | |
| A10 1414 | 0,031 | R1/4 | Latón | 15 bar | G1/4 | |
| A10 1818 | 0,017 | R1/8 | Latón | 15 bar | G1/8 | |
| A10 3434 | 0,126 | R3/4 | Latón | 15 bar | G3/4 | |
| A10 3838 | 0,047 | R3/8 | Latón | 15 bar | G3/8 |
Dimensiones
| Referencia | A mm | B mm | C mm | D mm | E mm |
|---|---|---|---|---|---|
| A10 0101 | 58.5 | 45 | 30 | 16 | 39 |
| A10 1212 | 44 | 36 | 20 | 16 | 25.5 |
| A10 1414 | 32 | 26 | 13 | 12 | 17 |
| A10 1818 | 24.5 | 20.5 | 10 | 8 | 13.5 |
| A10 3434 | 49 | 36.5 | 25 | 16 | 32 |
| A10 3838 | 36.5 | 30 | 15 | 12 | 20.5 |
