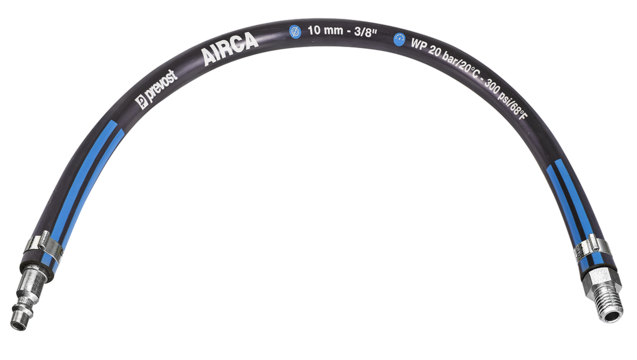

Manguito para enlace
Peso neto (kg)
0,169
Ø exterior (mm)
18.00
Ø interior (mm)
10.00
Rosca
R1/4
Longitud
0.40 m
Presión max. de utilización
12.00 bar
Roscado
R1/4
Temperatura
-15.00°C a 70.00°C
Ø de pasaje
6 mm
Perfil
ISO 6150C
Descripción
Referencia
Peso neto (kg)
Ø exterior (mm)
Ø interior (mm)
Rosca
Longitud
Presión max. de utilización
Roscado
Temperatura
Ø de pasaje
Perfil
MAC 061410
MAC 083813
MAE 071410
MAE 073813
MAI 061210
MAI 061410
MAI 081213
MAI 083813
MAI 111216
MAI 113416
Dimensiones
Referencia
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
MAC 061410
MAC 083813
MAE 071410
MAE 073813
MAI 061210
MAI 061410
MAI 081213
MAI 083813
MAI 111216
MAI 113416
Descripción
| Referencia | Peso neto (kg) | Ø exterior (mm) | Ø interior (mm) | Rosca | Longitud | Presión max. de utilización | Roscado | Temperatura | Ø de pasaje | Perfil | 3D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MAC 061410 | 0,169 | 18.00 | 10.00 | R1/4 | 0.40 m | 12.00 bar | R1/4 | -15.00°C a 70.00°C | 6 mm | ISO 6150C | |
| MAC 083813 | 0,253 | 22.00 | 13.00 | R3/8 | 0.40 m | 12.00 bar | R 3/8 | -15.00°C a 70.00°C | 8 mm | ISO 6150C | |
| MAE 071410 | 0,161 | 18.00 | 10.00 | R1/4 | 0.40 m | 12.00 bar | R1/4 | -15.00°C a 70.00°C | 7.4 mm | EUROPEAN | |
| MAE 073813 | 0,242 | 22.00 | 13.00 | R3/8 | 0.40 m | 12.00 bar | R 3/8 | -15.00°C a 70.00°C | 7.4 mm | EUROPEAN | |
| MAI 061210 | 0,192 | 18.00 | 10.00 | R1/2 | 0.40 m | 12.00 bar | R1/2 | -15.00°C a 70.00°C | 6 mm | ISO 6150B | |
| MAI 061410 | 0,161 | 18.00 | 10.00 | R1/4 | 0.40 m | 12.00 bar | R1/4 | -15.00°C a 70.00°C | 6 mm | ISO 6150B | |
| MAI 081213 | 0,268 | 22.00 | 13.00 | R1/2 | 0.40 m | 12.00 bar | R1/2 | -15.00°C a 70.00°C | 8 mm | ISO 6150B | |
| MAI 083813 | 0,248 | 22.00 | 13.00 | R3/8 | 0.40 m | 12.00 bar | R 3/8 | -15.00°C a 70.00°C | 8 mm | ISO 6150B | |
| MAI 111216 | 0,303 | 25.00 | 16.00 | R1/2 | 0.40 m | 12.00 bar | R1/2 | -15.00°C a 70.00°C | 11 mm | ISO 6150B | |
| MAI 113416 | 0,363 | 25.00 | 16.00 | R3/4 | 0.40 m | 12.00 bar | R 3/4 | -15.00°C a 70.00°C | 11 mm | ISO 6150B |
