Red de aire comprimido Prevost Piping System 100% aluminio
Diseño 100% aluminio
La nueva gama de redes de aire comprimido PREVOST PIPING SYSTEM 100% de aluminio está provista de tubos y racores de aluminio compactos, ligeros y resistentes.
Se instalan fácil y rápidamente para una presurización inmediata.
La gama PREVOST PIPING SYSTEM garantiza:
- un aire siempre limpio y de calidad
- una red estanca
- un caudal optimizado
- un rango de presión de servicio: de -0,98 bar a +16 bar
- un rango de temperatura de -20°C a +80°C
Los puestos de trabajo están bien alimentados y son accesibles y ergonómicos. La instalación es perenne y fácilmente modificable.
Presentación de la gama PPS en video
Ventajas de la nueva gama PREVOST PIPING SYSTEM
- Compacta y ligera
Diseño del racor PPS 100% de aluminio, más compacto, ligero y resistente. - Material técnico y moderno
La aleación de aluminio, combinada con una pintura electrostática externa y un tratamiento interior, protege el tubo contra los riesgos de oxidación y corrosión. - 100% evolutiva
El racor PPS permite construcciones modulares y evolutivas. - Fácil y rápida de montar
Inserción del tubo en el racor por simple encaje y apriete del racor PPS. - Estanqueidad y pérdidas de carga
El "PPS Grip Concept" garantiza una estanqueidad y un enlace perfectos. Los caudales se optimizan gracias a una superficie interna lisa, un bajo coeficiente de fricción y un diámetro de paso máximo. De este modo, se reducen las pérdidas de carga. - Compatibilidad con los aceites de compresores
El aluminio y las juntas vitón son compatibles con los lubricantes para compresores. - Resistente a los choques
El aluminio garantiza excelentes prestaciones en materia de resistencia: mecánica, a la presión y a los choques.
La gama PREVOST PIPING SYSTEM

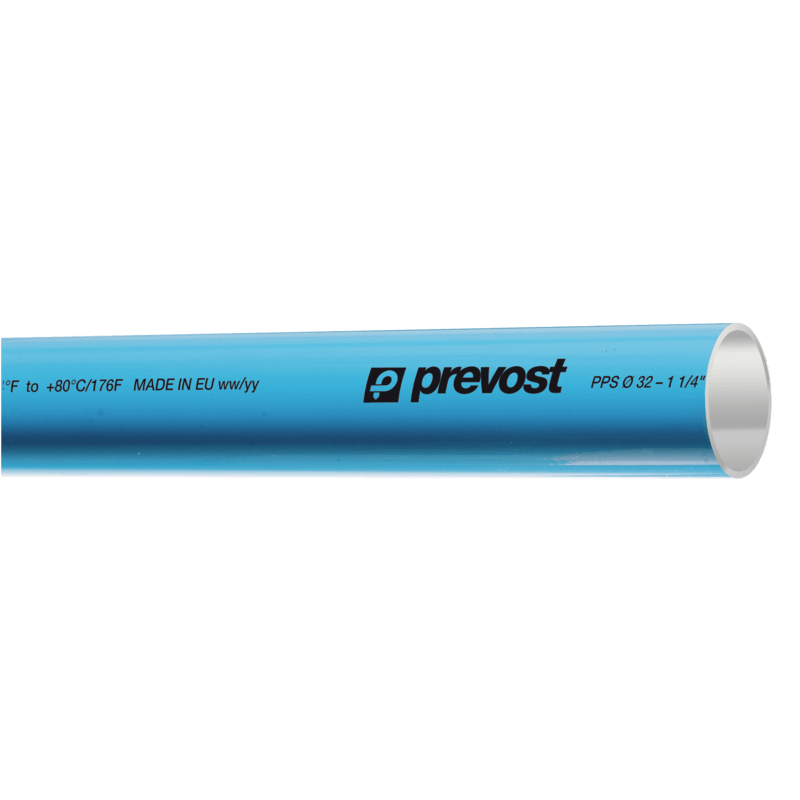

Tubos 100% de aluminio
- Inoxidable
- Muy bajas pérdidas de carga
gracias a una superficie interna lisa - Resistente resiste a los uv y al calor,
bajo coeficiente de dilatación - Marcado y color ISO
todos los diámetros disponibles en tubos de RAL 5012 (azul) y RAL 7001 (gris). Los diámetros 20, 25 y 50 mm también están disponibles RAL 6029 (verde). - Sin riesgo de incendio
no requiere permiso de contraincendios - Utillaje simple
fácil de cortar y achaflanar para una utilización y un mantenimiento simplificado - Muy ligero
- Económico
CARACTERÍSTICAS TÉCNICAS DEL TUBO PPS
Material:
Aluminio extruído.
Aleación EN AW 6060 T6 UNI-EN 573-3
Aleación EN AW 6063 T6
Tratamiento:
Tratamiento interno-externo
(conformidad con la norma RoHS)
Revestimiento:
Pintura electrostática
Calidad de extrusión:
Calibrado sin soldadura
Fluidos compatibles:
Aire comprimido, vacío, gases neutros
Longitudes de tubos:
3 o 5,5 metros
Densidad:
2,7 kg/dm³
Diámetro exterior del tubo:
Ø 16, 20, 25, 32, 40, 50, 63, 80, 100, 160 mm

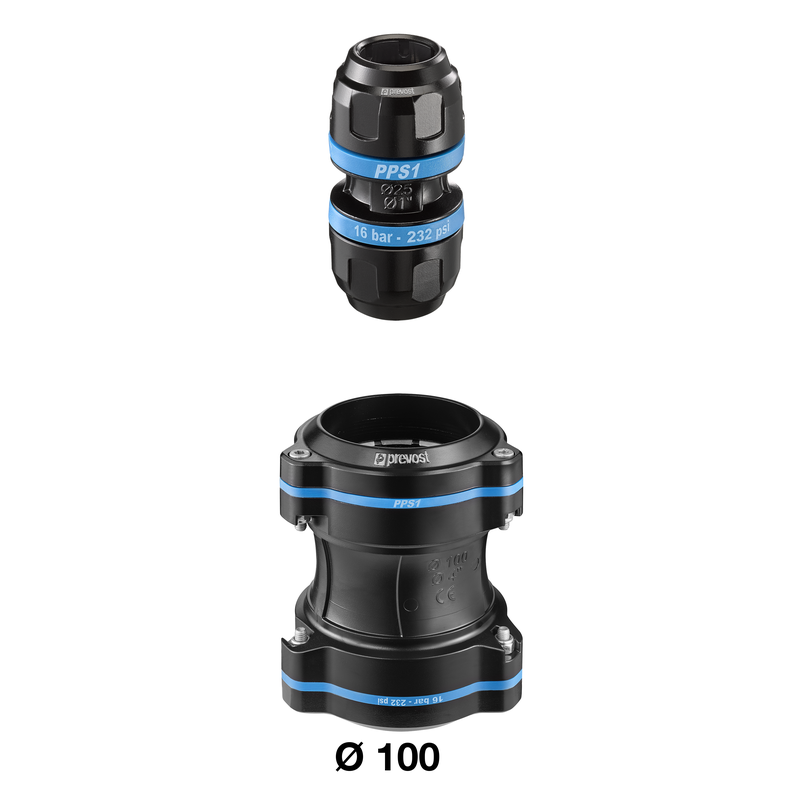

Racores 100% de aluminio
-
IDENTIFICACIÓN
Logo Prevost grabado
en cada enchufe -
DIÁMETRO
Diámetro exterior del tubo en mm y pulgadas
-
PRESIÓN
Presión máxima de utilización
(bar/psi) -
REFERENCIA
Mediante un buen posicionamiento del tubo en el enchufe
-
ESTANQUEIDAD
La junta ha sido especialmente diseñada para la aplicación. Posee 2 lóbulos teflonados para optimizar la estanqueidad.
PIEZAS INTERNAS
Las piezas internas quedan unidas al cuerpo tras el ensamblaje.
-
TRAZABILIDAD
CARACTERÍSTICAS TÉCNICAS DE LOS RACORES
Cuerpo y tuerca:
100% de aluminio EN AB 46100
PPS Grip Concept :
fijación con mordaza
Brida de derivación
que permite gestionar los condensados
El PPS Grip Concept
Un anillo de acero inox cuyas mordazas penetran en el aluminio garantiza la fijación del tubo al racor.
La estanqueidad se logra mediante una junta perfilada y lubricada con un diseño y unas características optimizadas para garantizar un resultado óptimo, incluso en las condiciones más exigentes.
CC CONCEPT: CONCEPTO DE CONNEXION COMPACTO
Solución compacta para conectar directamente dos accesorios, optimizando el espacio y creando instalaciones adecuadas para salas de "compresores".
- Compacto
Gana espacio en su instalación optimizando el espacio. - Instalación rápida
El CC Concept es la solución para connectar directamente dos racores - Modular
Crear instalaciones especificas y adaptadas a las salas de compresores.
Optimice su puesto de trabajo con la red de aire comprimido PPS SQ
La línea PPS SQ transforma los puestos de trabajo individuales en una fuente de aire. Diseño de un banco de montaje ergonómico, compacto y estético para aumentar la eficiencia y la productividad.
La línea PPS SQ se integra a la perfección en una réseau d'air comprimé Prevost Piping System nueva o existente al conectarse directamente a estaciones en:
- Líneas de máquinas automáticas
- Puestos de trabajo/banco de trabajo individuales
- Armarios de control neumático
- Montaje en fábrica
- Líneas de producción
Ampliación de gama 2024
¡La gama PPS se amplía!
Prevost amplía su gama de redes de aire comprimido de su red de aire comprimido Prevost Piping System, que ahora está disponible en 160 mm de diámetro
La gamaPPS, fabricada en Europa, sigue siendo garantiza una red sin fugas, fácil de montar, compuesta de tubos y enchufes de aluminio compactos, ligeros y resistentes a los choques: ¡ahora disponible incluso para las instalaciones más grandes!
La red de aire comprimido en práctica
¿Cómo instalar su red de aire comprimido Prevost Piping System?
¿Cómo fijar su red de aire comprimido?
Hay contenido de video disponible para ayudarlo a instalar su red de aire comprimido PREVOST PIPING SYSTEM..
¿Cómo montar el racor en el tubo?
Nuestras certificaciones por ámbito de aplicación
Organización industrial
ISO 9001*
Prevost se basa en unas competencias reconocidas por el TÜV.
* Válido sólo para productos fabricados en Italia
ASME QPS-1
Garantía de calidad del proveedor
Exclusividad mundial.
Equipos a presión
DESP-2014/68/EU
El organismo TÜV certifica que los productos Prevost responden a las exigencias de la Directiva Equipos a Presión DESP 2014/68/UE.
ASME B31.1
Los productos Prevost PPS responden a las exigencias de la norma ASME B31.1.
ASME B31.3
Los productos Prevost PPS responden a las exigencias de la norma ASME B31.3.
El CRN
Los productos Prevost PPS S responden a las exigencias canadienses de los equipos a presión y disponen de un CRN.
Seguridad y protección
UL 723 - ASTM E84
La gama PPS cumple las normas americanas de comportamiento frente al fuego UL 723 y ASTM E84.
EN 13501-1
La gama PPS cumple la norma europea EN 13501-1 sobre comportamiento frente al fuego.
ATEX-2014/34/UE
Esta directiva europea se aplica al conjunto de los equipos eléctricos y no eléctricos utilizados en atmósfera explosiva, gaseosa o polvorienta.
UV RESISTANT
La gama PPS 100% aluminio ofrece una excelente resistencia a los rayos ultravioletas.
Limpieza de los fluidos
Oil Free
Los productos Prevost no contaminan el fluido transportado con grasa o partículas de aceite.
Silicon free
Prevost garantiza que no se utiliza ningún agente a base de silicona para la fabricación de los productos de la gama PPS.
NSF H1
El lubricante Prevost PPS AL responde a las exigencias de las aplicaciones más estrictas: alimentaria, química, farmacéutica, cosméticos, etc.
ISO 8573-1 cl. 0.0.0
Los productos de la gama PPS garantizan la no contaminación del fluido transportado por partículas sólidas, agua, humedad o aceite.
QUALICOAT
El tratamiento aplicado en la superficie externa de los tubos de aluminio PPS respeta la certificación Qualicoat.
Medio ambiente
REACH
Prevost realiza un seguimiento preciso de las materias primas utilizadas en su gama de redes PPS.
RoHS
Prevost realiza un seguimiento preciso de las materias primas utilizadas en su gama de redes PPS.
Reciclable
La gama PPS (tubos y racores) es 100% de aluminio. Ello le confiere excelentes propiedades de reciclabilidad.
Asistencia y documentos
A continuación encontrará toda nuestra documentación relacionada con la gama de redes de aire PREVOST PIPING SYSTEM
Esquemas y presupuesto gratuitos
Prevost dispone de un departamento técnico dedicado al diseño de sus redes de aire comprimido.
El equipo técnico de Prevost realiza diseños de redes a medida para su instalación de aire comprimido. Preparación de esquemas y presupuestos a petición según su instalación prevista: esquema general, dibujo detallado y un presupuesto completo con la lista de cada elemento, las cantidades correspondientes y el precio de la red propuesta se pone a su disposición.
